彩石金属瓦模具设计制作的要求是：尺寸精确、表面光洁；结构合理、生产效率高、易于自动化；制造容易、寿命高、成本低；设计符合工艺需要，经济合理。
彩石金属瓦模具结构设计和参数选择须考虑刚性、导向性、卸料机构、定位方法、间隙大小等因素。为了提高生产率，在大批量生产中应采用高效率、高精度、高寿命的模具。
冲压模应采用多工位级进模，可采用硬质合金镶块级进模，以提高寿命。模具已开始采用计算机辅助设计(CAD)，即通过以计算机为中心的一整套系统对模具进行最优化设计。这是模具设计的发展方向。

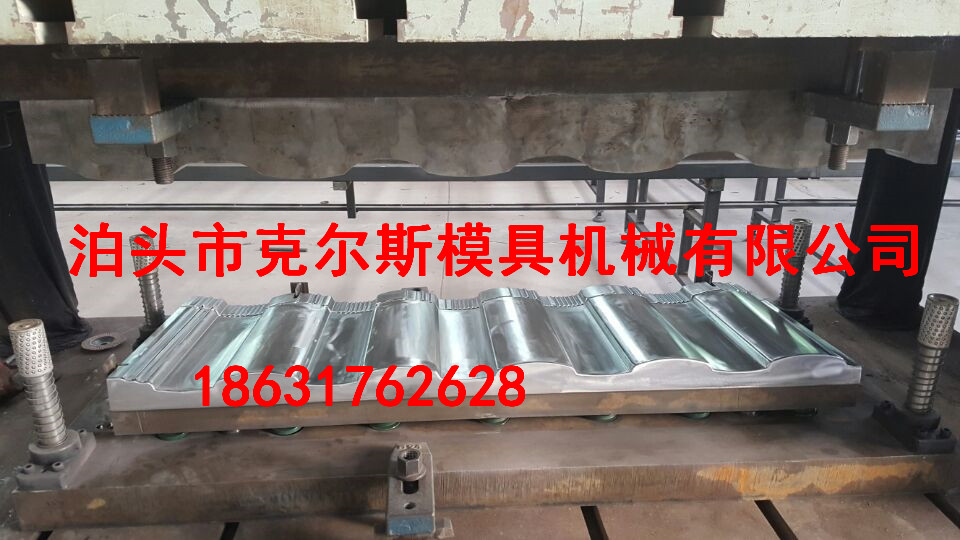

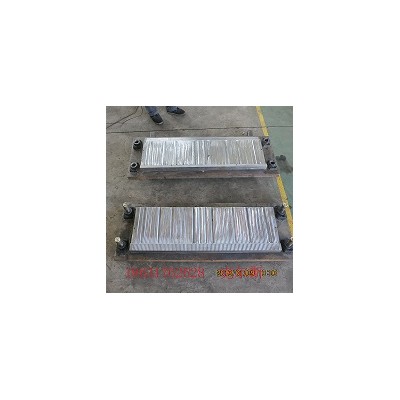

彩石金属瓦模具制造结构特点，金属瓦模具属于平面的冲裁模。冲裁模利用凸模与凹模的尺寸精确配合，有的甚至是无间隙配合。金属瓦模具生产制造要求严格、精确，多采用精密的加工设备和测量装置。
平面冲裁模可用电火花加工初成形，再用成形磨削，坐标磨削等方法进一步提高精度。成形磨削可用光学投影曲线磨床，或带有缩仿、修打砂轮机构的平面磨床，也可在精密平面磨床上采用专用成形磨削工具磨削。坐标磨床可用于模具的精密定位，以保证精密孔径和孔距。也可用计算机数控(CNC)连续轨迹坐标磨床磨削任何曲线形状的凸模和凹模，可提高金属瓦的加工质量和生产效率。
