点击图片查看原图

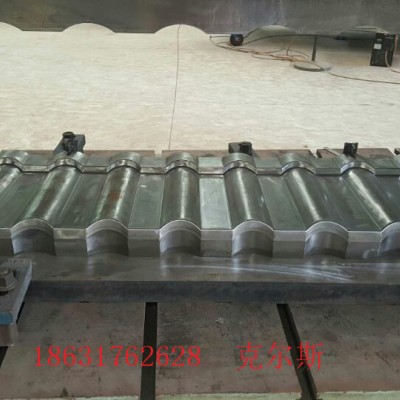

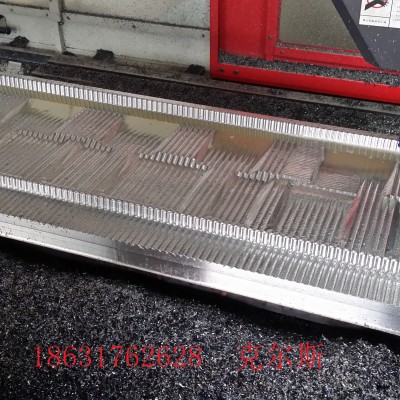

在加工过程中，较厚的模板不能用叠加的方法保证其厚度。因为钢板厚1倍，弯曲变形量减少85%，叠层只能起叠加作用。厚度与单板相同的2块板弯曲变形量是单板的4倍。另外在加工冷却水道时，两面加工中应特别注意保证同心度。如果头部拐角，又不相互同心，那么在使用过程中，连接的拐角处就会开裂。冷却系统的表面应当光滑，**好不留机加工痕迹。
电火花加工在彩石瓦模具型腔加工中应用越来越广泛，但加工后的型腔表面留有淬硬层。这是由于加工中，模具表面自行渗碳淬火造成的。淬硬层厚度由加工时电流强度和频率决定，粗加工时较深，精加工时较浅。无论深浅，模具表面均有极大应力。若不清除淬硬层或消除应力，在使用过程中，模具表面就会产生龟裂、点蚀和开裂。消除淬硬层或去应力可用：①用油石或研磨去除淬硬层；②在不降低硬度的情况下，低于回火温度下去应力，这样可大幅度降低模腔表面应力。
彩石瓦模具在使用过程中应严格控制铸造工艺流程。在工艺许可范围内，尽量降低铝液的烧铸温度，压射速度，提高模具预热温度。铝彩石瓦模具的预热温度由100~130℃提高至180~200℃，模具寿命可大幅度提高。
彩石瓦模具由于生产周期长、投资大、制造精度高，故造价高，因此希望模具有较高的使用寿命。但由于材料、机械加工等一系列内外因素的影响，导致模具过早失效而报废，造成极大的浪费。
彩石瓦模具失效形式主要有：尖角、拐角处开裂、劈裂、热裂纹（龟裂）、磨损、冲蚀等。造成彩石瓦模具失效的主要原因有：材料自身存在的缺陷、加工、使用、维修以及热处理的问题。
彩石瓦模具设计制作的要求是：尺寸精确、表面光洁；结构合理、生产效率高、易于自动化；制造容易、寿命高、成本低；设计符合工艺需要，经济合理。彩石瓦模具结构设计和参数选择须考虑刚性、导向性、卸料机构、定位方法、间隙大小等因素
